Medindo o volume da caixa de água

Bom dia pessoal, duvida, em vez de usar o ESP o 5V e o level shifter, da para usar uma placa dessa?

Pois fica mais pratico para alimentar e ja ta em um PCB

https://pt.aliexpress.com/item/1005004225132859.html?spm=a2g0o.productlist.main.5.5fa7RdtsRdtswa&algo_pvid=46a1050f-96b3-4d20-ba43-852e97de9251&algo_exp_id=46a1050f-96b3-4d20-ba43-852e97de9251-2&pdp_npi=4%40dis!BRL!35.42!32.08!!!6.12!5.54!%4021030ea417283017301744955e7aff!12000028440971310!sea!BR!0!ABX&curPageLogUid=VXWIU4FIb9gH&utparam-url=scene%3Asearch|query_from%3A

Daria sim, mas vc ainda teria que usar o level shifter.
Evite usar os pinos Strapping Pins e Pins HIGH at Boot

1 curtida

sempre o salvador da patria!!! ta sumido!
sera que com 1 , eu consigo medir 2 caixas? por que tenho 2 de mil litros. :wink:

Kkkk. Tô sempre por aqui, telegram eu quase não uso rsrsrs.

São caixas totalmente separadas ou estão unidas por baixo?
Se estão unidas por baixo o nível será o mesmo paras duas.

Tem que ver quais gpios estão livres, precisaria de 4 pra não usar os pinos mencionados acima

Olá.
Sou novo aqui no forum.
Queria implementar esse projeto, mas o Home Assistant de hoje (janeiro de 2025) e a versão do ESPHome estão bastante diferentes dessa publicação.

Colei o código original do artigo no yalm criado para o sensor, mas ele acusou erro.
Alguém tem uma versão atualizada desse código?

Obrigado!

  • A placa que estou usando é a mesma.

Só mudar de:

#Habilita a atualização de firmware por OTA
ota:
  password: ${SenhaOTA}

para:

#Habilita a atualização de firmware por OTA
ota:
 - platform: esphome
   password: ${SenhaOTA}

Fala, irmão.
Duas dúvidas:
1 - Todo esse código inicial é para ser incluído após a seção “captive_portal:” ou é para substituir tudo?
Tô com essa dúvida porque outros materiais que já vi antes de achar essa publicação colocam o código adicional após essa seção. Mas o código dessa publicação parece ter trechos que duplicam o código inicial gerado pelo ESPHome.

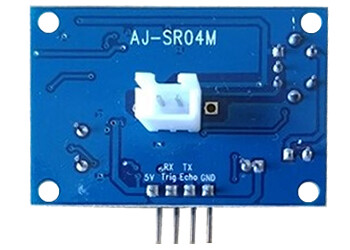

2 - A publicação original não fala sobre o modo de operação da placa. Não sei se é para deixar o R19 aberto, fechado ou colocar algum resistor nele.

Obrigado.

O código do primeiro post esta completo, porém vc tem incluir alguns dados no arquivo secrets:

1 curtida

eu acabei desistindo de fazer com sensor ultrasonico, mesmo sendo industrial, é otimo para ambientes secos, mais caixa dgua não funcionou legal, acabei indo de boias com resistores para fazer um divisor de tensão conforme o nivel da caixa. assim ficou mais robusto e confiavel.

Fala galera, boa noite.

Finalizei hoje meu projeto de medição do nível da minha caixa dágua.
Utilizei a lei de Stevin, somado à experimentação prática para conseguir um resultado satisfatório.

Lista de componentes.
Sensor de pressão (Utilizei este)
NodeMCU
Fonte 5V 2A
Resistores para o divisor de tensão (um de 3K7 (R1) e um de 10K (R2))
Flange para saida de caixa dágua para 32mm
Pedaço de cano 32mm (Pequeno)
Luva 32mm com rosca 3/4’
Conexão 3/4" para 1/4"
Teflon
Cola de cano

Deixe-me explicar como fiz.
Primeiro fiz um furo no fundo da caixa, coloquei um flange com saida de 32mm, um pedacinho de cano e uma luva com rosca fêmea de 3/4".
Utilizando uma conexão como a da foto abaixo, rosqueei o sensor à luva do fundo da caixa.

Faça a conexão de alimentação 5V no NodeMCU, bem como nos pinos do sensor.
Alimente o pino de entrada do divisor de tensão com a saída do sensor, coloque os resistores R1 e R2 conforme acima, e o pino de saída Vout do divisor de tensão conecte no pino A0 do NodeMCU. (O divisor de tensão faz com que a tensão no pino A0 chegue até o maximo de 3,3V que é o limite do NodeMCU)

Abaixo segue o código básico para a medição da entrada A0 (Faltam o código para conectar no Wi-fi, etc… Não vou me ater a este ponto aqui).

- platform: adc
  pin: A0
  id: input_value_clean

- platform: template
  unit_of_measurement: "V"
  name: "Valor de A0 * 1000"
  accuracy_decimals: 8
  update_interval: 20s
  lambda: return (1000 * id(input_value_clean).state );

Após subir os dados, abra o serviço ESPHOME no HomeAssistant, e veja o “Valor de A0 * 1000”.
Com este valor já disponível, fiz o seguinte:
Esvaziei a caixa, deixando apenas uma lamina no fundo de modo que o tubo de saída para o sensor ficasse com agua e anotei o valor.
Enchi a caixa até o fim de curso da bóia, e anotei novamente o valor.

Coloquei os valores encontrados no código abaixo (Onde está 293.94531 foi com a caixa vazia e 341.79688 com a caixa cheia. Os valores pra vocês podem ser e serão diferentes, não se preocupem com isso):

  - platform: template
    unit_of_measurement: "%"
    name: "Nivel estimado da caixa"
    accuracy_decimals: 2
    update_interval: 20s
    lambda: return ( id(input_value_clean).state );
    filters:
      - multiply: 1000
      - calibrate_linear:
          - 293.94531 -> 0.0
          - 341.79688 -> 100

Salve e faça o upload para o NodeMCU, e a medição em percentual aparecerá no Card.

Espero que consiga ajudar vocês nessa demanda. A minha medição ficou bem precisa.
